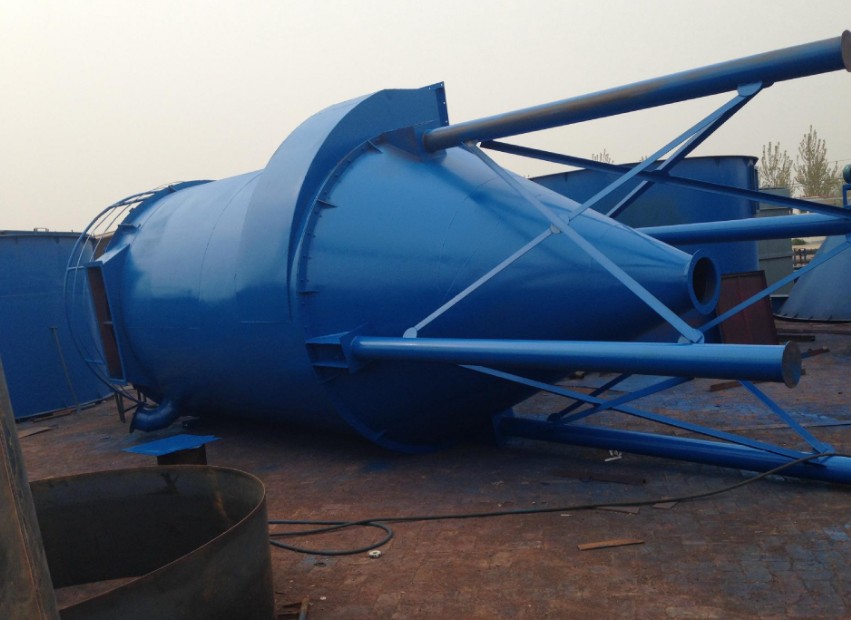

ZC型机械回转反吹扁袋除尘器

ZC型机械回转反吹扁袋除尘器

型号:ZC

过滤速度:1-2m/s

结构形式:圆形体

处理风量:2400-85000米3/分

除尘效率:大于99%

支持加工定制:是

产品别名:扁袋除尘器

应用领域:可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。

ZC型机械回转反吹扁袋除尘器生产厂家介绍

  ZC型机械回转反吹扁袋除尘器生产厂家,河北鹏宇环保设备有限公司,专业生产|ZC型机械回转反吹扁袋除尘器|价格合理所有型号,质保2年,免费勘察选型设计,提供图纸参数。除了以上产品外,本企业还主营有工业单机脉冲除尘器系列及配件

  ZC型机械回转反吹扁袋除尘器生产厂家可根据除尘器的工作条件、粉尘颗粒、粉尘浓度等确定除尘器的风量、风速、风机功率、安装位置、安装空间等参数。我们将根据以上参数帮助您设计选择,提供结构图纸、技术参数等。待贵司审核后,我们会安排制作。

  公司下设:图纸部、技术部、研发部、生产部、质检部、装配部、安装部、采购部、销售部、售后服务部等。

  除尘设备的生产顺序:看图纸,检查毛坯尺寸,车间焊接,装配焊接,综合检验,试机整体完成后,喷漆,新产品放行,交付,现场安装,客户验收,完成。

  配备设备:除尘骨架拉丝机、骨架焊接机、车床、冲床、剪板机、焊机、轧管机等。

  拥有:除尘袋制造车间、除尘框架制造车间、除尘设备制造车间等。

  我们是一站式生产、销售、售后服务、质量保证,减少中间外包加工,降低设备成本,并能把产品质量控制在合理的价格上。

  我公司可提供现场勘察,帮助您设计选型,提供结构图纸、工作原理、技术参数,提供售前、售后服务。


ZC型机械回转反吹扁袋除尘器价格行情介绍

  ZC型机械回转反吹扁袋除尘器的价格根据工作条件,尘埃颗粒,粉尘浓度,确定风量、风速、风机功率,安装位置,安装空间和除尘器的其他参数,选择规范模型,过滤面积,过滤风速、除尘过滤器的配置影响除尘器的价格。快速,准确,快速的报价,裸价,含税运费价格合理,出厂价,批发价。

  我们可以根据现场详细参数实时提供ZC型机械回转反吹扁袋除尘器的价格、免费方案和成本价,并实施批发价格。我们可以批发价格销售和交付相同质量的布袋除尘设备的厂家。


ZC型机械回转反吹扁袋除尘器产品详情

  ZC型机械回转反吹扁袋除尘器采用园形体结构受力均匀,抗爆性通好,结构紧凑,采用高压风机反吹清灰,不受气源条件限制,利用阻力自动控制反吹清灰节约能源延长除尘器布袋使用,严寒地区室内安装其它地区都能在室外安装,可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。用户选用应注意对温度高,浓度大,颗粒细的粉尘应选用A型,反之用B型为宜,如浓度大于15克/米3前面应加一级旋风除尘器。(对于粗核粉尘可酌性放宽)。

  本厂生产的ZC-Ⅱ型回转反吹扁袋除尘器是一种新型的先进的布袋除尘器,运行多年来的实践证明该除尘器具有高效、低阻维护简单及运行可靠等优点。适用于细微粉尘的工艺回收和除尘净化,排放浓度可远低于国家规定。

  本除尘器采用圆形体结构受力均匀、抗爆性能好、结构紧凑,采用高压风机反吹清灰,不受气源条件限制,利用阻力自动控制反吹清灰节约能源,延长布袋的使用寿命,严寒地区室内安装,其它地区都能在室外安装。

  可广泛应用于机构、铸造、矿山、冶炼、建材、粮食、化工等许多部门目前它已逐步在机械、冶金、电力等部门工厂推广使用,总院设计处根据使用情况又进行了改进,更趋完善。

  ZC型机械回转反吹扁袋除尘器设备构造

  它由以下四部分组成:

  1、上箱体:包括除尘器盖,旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

  2、中箱体:包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

  3、下箱体:包括定位支承架、灰斗、星形卸灰阀、支座。

  4、反吹风清灰机构:包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

  反吹风旋臂由置于顶盖上的减速器驱动,反吹风机落地安装,通过中心管与旋臂连接对于三、四圈布置的滤袋,旋臂设分圈反吹装置。

  星形卸灰阀、减速装置和电机、反吹风机、旋臂减速机构及循环风管路等均为配套件。根据用户要求可以代配,平台、梯子在系列化的总装图中未予示出,它们和反吹风机基础及循环风管路应视现场具体情况进行设计和安装。

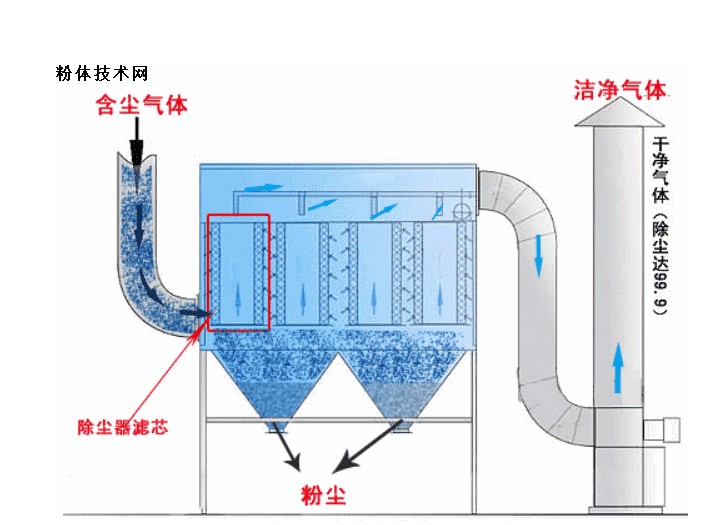

  ZC型机械回转反吹扁袋除尘器工作原理

  过滤工况—含尘气流由切向进入过滤室上部空间,由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被除尘滤袋阻留。粘附在滤袋外层,净化空气透过滤壁经花板上滤袋导口汇集于清洁室,由通风机吸出而排放于大气中。

  再生工况—随着过滤工况的进行,阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时,根据需要可以手动开启反吹风机,也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入除尘滤袋导口,阻挡过滤气流并改变袋内压力工况,引起滤袋实质性振击,抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时,反吹风机构手动关闭或自动停止工作,为节约反吹风机动力,减少反吹风量对于三、四圈(即144ZC—Ⅱ 20ZC—型)布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。

  ZC型机械回转反吹扁袋除尘器主要特点

  1、壳体按旋风除尘器蜗壳型进口设计,能起局部旋风作用,减轻滤袋负荷。圆筒拱顶的体形,受力均匀、抗爆性能好。

  2、采用了设备配套的高压风机反吹清灰,不受使用场合气源条件的限制,易损件少,维护简便、运行可靠、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充分利用空间、占地面积小。

  3、采用梯型扁袋在圆筒体内布置,结构简单紧凑,过滤面积指标高。在反吹风作用下,梯形扁袋振幅大,只需一次振击,即可抖落积尘、有利于提高滤袋寿命。

  4、用除尘器的阻力作为信号,可自动控制回转反吹清灰,视入口浓度高低,自动调整清灰周期。

  5、本设备上盖分为多块,可随意打开,换袋、维护非常方便。

  6、本设备经几次设计后,入口浓度不必限制在15克/m3。即使150克/m3也不必增加旋风除尘器。本设备具有旋风除尘器的功能,但是不存在旋风除尘器的阻力。虽然本设备增加成本费用,售价不会提高。

  7、除严寒地区外,本除尘器可室外露天设置,不用建造除尘器间。

  由于回转反吹扁袋除尘器设计合理,结构简单,运行可靠,维护方便,几乎无易损件,与其它型袋式除尘器相比,综合性能具有更多的优越性。

  ZC型机械回转反吹扁袋除尘器性能及选用说明

  1、回转反吹扁袋除尘器所需过滤面积按下列公式计算

  F=L/60V(平方米)

  公式中:L 通过除尘器的过滤风量(立方米/小时)

  V 过滤风速(米/分)

  2、过滤风速的选定

  对于过滤温度高(80

  对于过滤常温(t≤80℃),浓度低,颗粒粗的含尘气体,建议按高档负荷运行,采用过滤风速V=2.0—2.5米/分,选用B型规格。

  3、工作阻力

  常温工况空载运行阻力为30—40毫米水柱,负载运行阻力控制范围应与所选用的过滤  风速相适应。

  对低档运行工况,选用工作阻力80—130毫米水柱。

  对高档运行工况,选用工作阻力110—160毫米水柱。

ZC型机械回转反吹扁袋除尘器技术参数:


型号过滤面积(m2)处理风量袋长(m)圈数袋数(条)效率%阻力外型尺寸(直径×高)(mm)重量(kg)
规格V米/分m3/h
ZC-24/2A381.0-1.52280-34202.0124>99>120ф1690×43701916
B382.0-2.54560-57002.0124ф1690×43701916
ZC-24/3A571.0-1.53420-51303.0124ф1690×53702086
B572.0-2.56840-85503.0124ф1690×53702086
ZC-24/4A791.0-1.54740-71104.0124ф1690×63702263
3B792.0-2.59480-118504.0124ф1690×63702263
ZC-72/2A1141.0-1.56840-102602.0272ф2530×50304150
B1142.0-2.513650-171002.0272ф2530×50304150
ZC-72/3A1701.0-1.510200-155003.0272ф2530×60304868
B1702.0-2.520400-255003.0272ф2530×60304868
ZC-72/4A2281.0-1.513680-205204.0272ф2530×70305587
B2282.0-2.527360-342004.0272ф2530×70305587


  ZC型机械回转反吹扁袋除尘器外型尺:


型号过滤面积(m2)处理风量袋长(m)圈数袋数(条)效率%阻力外型尺寸(直径×高)(mm)重量(kg)
规格V米/分m3/h
ZC-144/3A3401.0-1.520400-306003.03144>99<120ф3530×71458900
B3402.0-2.540800-510003.03144ф3530×71458900
ZC-144/4A4501.0-1.527000-405004.03144ф3530×814511760
B4502.0-2.554000-675004.03144ф3530×814511760
ZC-144/5A5691.0-1.534140-512105.03144ф3530×914514280
B5692.0-2.568280-853505.03144ф3530×914514280
ZC-144/4A7601.0-1.545600-684004.04240ф4380×906016100
B7602.0-2.591200-1140004.04240ф4380×906016100
ZC-144/5A9501.0-1.557000-855005.04240ф4380×1037018270
B9502.0-2.5114000-1425005.04240ф4380×1037018270
ZC-144/6A11401.0-1.568400-1026006.04240ф4380×1187020039
B1140

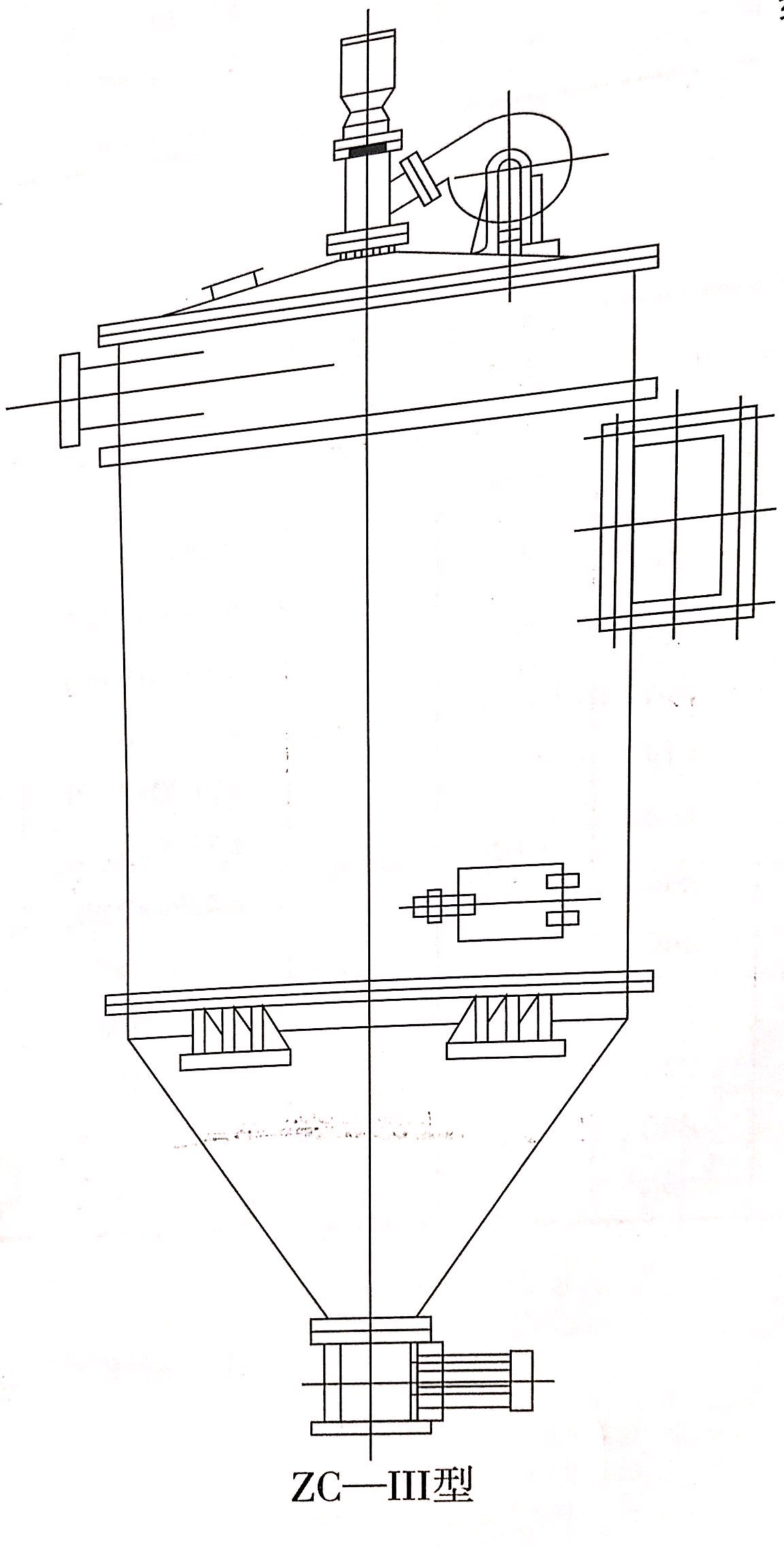

ZC型机械回转反吹扁袋除尘器结构图纸

  ZC型机械回转反吹扁袋除尘器结构图纸免费提供。下图为常用和常用的ZC型机械回转反吹扁袋除尘器的结构图。其他的被划分为多个模型和规范。由于网络空间条件的限制,大部分的结构图纸都是以场地为基础的。需要为ZC型机械回转反吹扁袋除尘器结构。现场勘查是以现场勘查为基础,提供合适的袋式除尘设备结构图。
